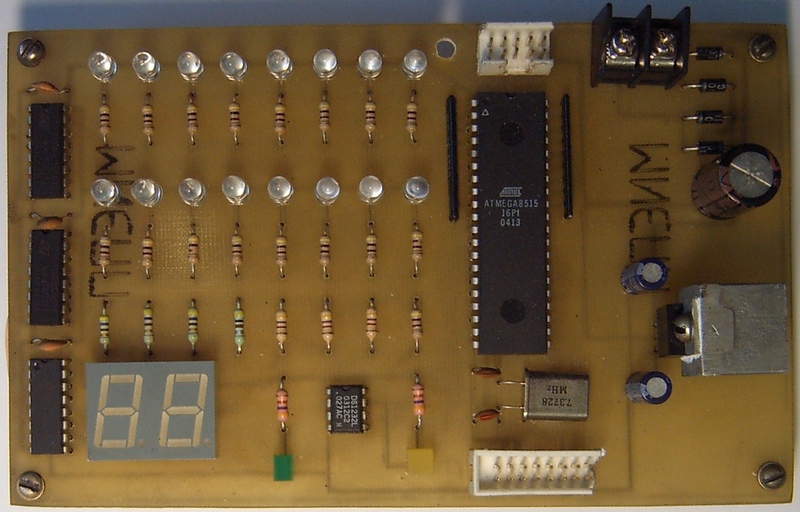

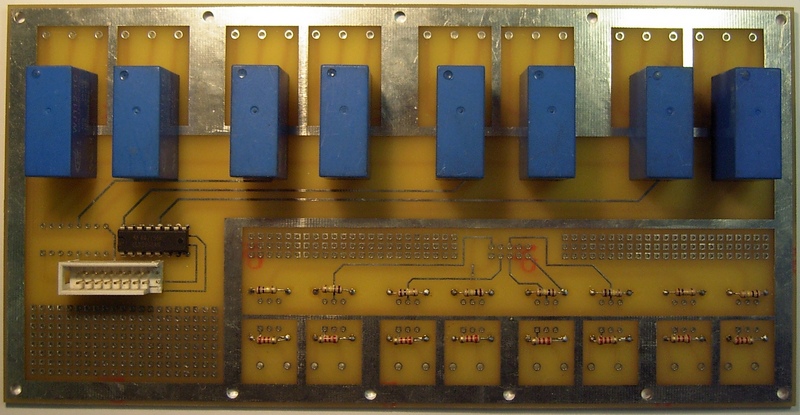

Общее описание В 2006 году, когда родное устройство управления, состоящее из некоторого количества древних плат, стало выполнять свои функции со сбоями и все чаще требовать ремонта, терпение людей, обслуживающих устройство, лопнуло. Люди проявили сообразительность, нарисовали алгоритм работы пресс-ножниц, внесли некоторые изменения в схему управления пресс-ножницами и в результате заменили родное устройство управления на данный контроллер. Контроллер для пресс-ножниц НВО-340 предназначен для выполнения автоматического цикла реза. Рабочий режим После запуска режима автоматического цикла реза на индикаторе отображается номер текущего шага алгоритма. Если какой-либо из концевых выключателей не устанавливается за заданное время в нужное для перехода к следующему шагу состояние, контроллер останавливает выполнение программы. При этом на индикаторе вместе с номером шага на котором произошла остановка высвечивается точка. Для удобства диагностики контроллер имеет 16 светодиодов, отражающих состояние входных и выходных сигналов. Схемотехника Контроллер для пресс-ножниц состоит из двух плат - платы контроллера и платы ввода-вывода. Контроллер выполнен на микроконтроллере ATmega8515. Для исключения ситуации с зависанием контроллера используется сторожевой таймер DS1232. Индикатор и светодиоды подключены через сдвиговые регистры с последовательным входом 74HC595. Стабилизатор 7805 устанавливается на небольшой радиатор. Входы платы ввода-вывода рассчитаны на работу в схеме с напряжением 24В. Для оптической развязки используются оптроны 4N35. Выходами служат контакты реле WJ112 управляемые через ключи ULN2003A. Блок питания использован от компьютера форм фактора АТ. Программа Программа написана на AVR ассемблере. При программировании микроконтроллера необходимо запрограммировать следующие биты: CKSEL0, SUT1, SUT0, WDTON Файлы проекта Алгоритм "Автоматический цикл реза" для контроллера (PDF). Схема конроллера для пресс-ножниц (PDF). Схема платы ввода-вывода (PDF). Программа для контроллера (ассемблер AVR), прошивка и проект для Proteus 7.4 SP3. Адрес автора Персональная страница E-mail: ryaskin65@mail.ru
